GX-Work2: Creating Project

Starting GX-Work2
หลังจากที่เราติดตั้งโปรแกรม GX-Work2 เรียบร้อยแล้ว ก็ทำการเริ่มเปิดใช้งานโปรแกรมกันเลย
เริ่มจากไปที่ Start >> All Programs >> Melsoft Application >> GX Work 2 >> GX Work2.exe ดังรูปด้านล่าง

หลังจากที่เราคลิก icon GX Works2 จะได้หน้าตาโปรแกรมที่เอาไว้เขียนโปรแกรมดังนี้

Screen configuration in GX Works2

Creating a new project

• ไปที่เมนู Project คลิก New

• เลือก Project Type: Structured Project ,PLC Series:FXCPU ,PLC Type :FX3U/FX3UC ,Language: Structured Ladder/FBD กด OK

• หลังจากนั้นจะได้หน้าต่างดังรูปด้านล่างพร้อมที่จะทำให้ขั้นตอน Setting parameters ต่อไป

Setting parameters

• ดับเบิลคลิกที่ "Parameter" > "PLC Parameter" บน Project view to display

• จะได้หน้าต่างดังรูป เมื่อตั้งค่า Parameter เรียบให้ให้กดปุ่ม END ด้วยเพื่อปิดหน้าต่าง หน้าต่างนี้มีไว้ตั้ง Parameter เช่น Tab Device สามารถตั้งค่า Memory หรือแสดงได้ ตั้งค่า Protocal RS232 RS-485 เป็นต้น

Read More

GX-Work2 :Created program

การเขียนลักษณะ Structured Ladder/FBD 2 แบบดังนี้
ใน Structured Ladder

In the case of Structured Ladder

ใน FBD

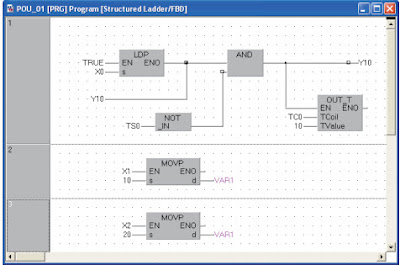

In the case of FBD

Manual :SW1DNC-GXW2-E หัวข้อ 3.1.2 หน้า 30

Read More

GX-Work 2 :Simple Project VS Structured Project

Simple Project เราสามารถสร้างโปรแกรมเป็นแบบลักษณะ sequence ที่ใช้คำสั่งในการโปรแกรม PLC CPU ซึ่งจะเขียนเหมือนกับ GX Developer ซึ่งภาษาที่ใช้เขียนมีดังต่อไปนี้

• Graphic languages
• Ladder มีลักษณะคล้ายวงจรไฟฟ้า หรือวงจร relay เช่นสัญลักษณะ contacts ,coils เป็นต้น

http://share.psu.ac.th/system/assets/media/files/000/028/097/original_N2Gen_ladder.jpg?1306829047

• SFC มีลักษณะการเขียนที่ทำให้ง่ายเช่นงานแบบ step หรือ การประมวลผลและเงื่อนไขการข้าม step

http://www.chinabaike.com/uploads/allimg/110522/1312035625-2.jpg

• Text language
• ST (Structured Text) เป็นภาษาที่ใช้ในงานที่มีเงื่อนไขการทำงานที่ซับซ้อน เพราะเป็นภาษาระดับสูงเช่น ภาษาซี

http://www.fernhillsoftware.com/Images/IEC61131STExample.png

Structured Project เราสามารถที่จะสร้างโปรแกรมโดยเป็นแบบ  structured program โดยแบ่งการควบคุมเป็นส่วนย่อยๆ และการทำ fuction ที่สามารถใช้งานร่วมกันได้ ทำให้โปรแกรมเข้าใจได้ง่ายและประยุกต์ใช้งานได้หลากหลาย

• Graphic languages
•  Ladder
• Structured Ladder/FBD เหมือนการนำ Ladder ที่มีลักษณะวงจรไฟฟ้า หรือวงจร relay กับ function blook มาใช้งานร่วมกัน ทำให้ง่ายต่อการเขียนโปรแกรม

http://www.thaiplc.com/webboard/index.php?topic=5694.0

• SFC
• Text language
• ST (Structured Text)

Manual :SW1DNC-GXW2-E หัวข้อ 1.1 หน้า 20-21
