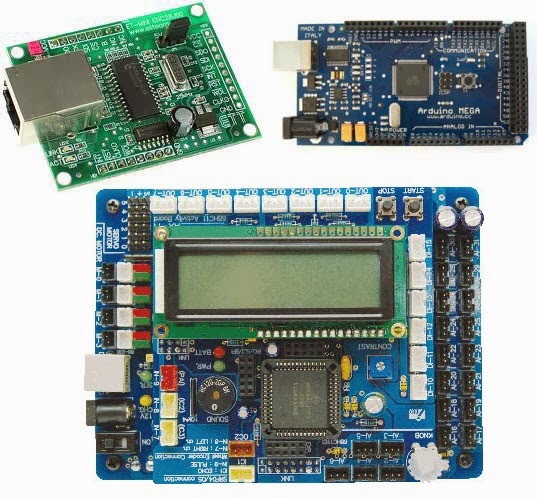

-งาน Microcontroller
-งาน PLC SCADA HMI
-งานโปรแกรม Android
ติดต่อ
พรประเสริฐ
080-422-4466
Project พัดลมปรับความเร็วตามอุณหภูมิ + ควบคุมผ่าน Android Phone
แนะนำความสามารถของพัดลมตัวนี้กันก่อนนะครับ สามารถทำงานได้ 3 โหมด คือ 1. Manual 2. Auto และ 3. Manual โดย Android Phone
มาสคอตสินค้าของ Hada Labo
เป็นผลิตภัณฑ์ดูแลผิวจากประเทศญี่ปุ่น ซึ่งทางทีมงานได้เข้าไปทำระบบไฟฟ้าและควบคุมเจ้าตัวมาสคอตดังรูปด้านล่าง โดยทำเป็นเกม ให้ผู้เล่นแข่งกันตบแก้ม ใครตบเก่งก็เป็นผู้ชนะไปนะครับ
วันศุกร์ที่ 21 กุมภาพันธ์ พ.ศ. 2557
วันพุธที่ 19 กุมภาพันธ์ พ.ศ. 2557
20:59
Unknown
ฟังก์ชัน Division : DIV PLC Mitsubishi
คำสั่งประยุกต์ประเภทนี้เป็นคำสั่งที่ทำหน้าที่ในการหารค่าของข้อมูลระหว่างอุปกรณ์ต้นทาง S1 และหารด้วยอุปกรณ์ต้นทาง S2 และจัดเก็บที่อุปกรณ์ปลายทาง D
ตัวอย่างเช่น
S1 = 5
S2 = 5
D = ?
จากสมการ S1 / S2 = D แทนค่าในสมการ 5 / 5 = 1 คำตอบ D = 1
อธิบายจากรูป Division มีสัญลักษณ์ที่ใช้ในภาษา IL สำหรับ 16 บิต คือ DIV (Division ) และ DIVP (Division Pulse) มี Program Steps เท่ากับ 7 ส่วน 32 บิต คือ DDIV (Double Division ) และ DDIVP (Double Division Pulse) มี Program Steps เท่ากับ 13
S2 = 5
D = ?
จากสมการ S1 / S2 = D แทนค่าในสมการ 5 / 5 = 1 คำตอบ D = 1
อธิบายจากรูป Division มีสัญลักษณ์ที่ใช้ในภาษา IL สำหรับ 16 บิต คือ DIV (Division ) และ DIVP (Division Pulse) มี Program Steps เท่ากับ 7 ส่วน 32 บิต คือ DDIV (Double Division ) และ DDIVP (Double Division Pulse) มี Program Steps เท่ากับ 13
ตัวอย่างโปรแกรม PLC DIV 16 บิต
D10 = 5
D12 = 5
เมื่อ X0 ทำงาน หรือ Active D10 / D12 = D14 เฉพาะนั้น D14 = 1
ตัวอย่างโปรแกรม PLC DDIV 32 บิต
เขียนโปรแกรมดังรูปด้านบนแล้วกำหนดให้
D10 = 100000
D12 = 1
เมื่อ X0 ทำงาน หรือ Active D10 / D12 = D14 เฉพาะนั้น D14 = 100000
คำสั่ง Arithmetic, Logical Operations อื่น ๆ
ฟังก์ชัน Addtion : ADD PLC Mitsubishi
ฟังก์ชัน Subtraction : SUB PLC Mitsubishi
ฟังก์ชัน Multipication : MUL PLC Mitsubishi
วันอาทิตย์ที่ 16 กุมภาพันธ์ พ.ศ. 2557
07:00
Unknown
ฟังก์ชัน Multipication : MUL PLC Mitsubishi
คำสั่งประยุกต์ประเภทนี้เป็นคำสั่งที่ทำหน้าที่ในการคูณค่าของข้อมูลระหว่างอุปกรณ์ต้นทาง S1 และคูณด้วยอุปกรณ์ต้นทาง S2 และจัดเก็บที่อุปกรณ์ปลายทาง D
ตัวอย่างเช่น
S1 = 5
S2 = 5
D = ?
จากสมการ S1 x S2 = D แทนค่าในสมการ 5 x 5 = 25 คำตอบ D = 25
อธิบายจากรูป Multipication มีสัญลักษณ์ที่ใช้ในภาษา IL สำหรับ 16 บิต คือ MUL (Multipication) และ MULP (Multipication Pulse) มี Program Steps เท่ากับ 7 ส่วน 32 บิต คือ DMUL (Double Multipication) และ DMULP (Double Multipication Pulse) มี Program Steps เท่ากับ 13
ตัวอย่างโปรแกรม PLC MUL 16 บิต
เขียนโปรแกรมดังรูปด้านบนแล้วกำหนดให้
D10 = 5
D12 = 5
เมื่อ X0 ทำงาน หรือ Active D10 x D12 = D14 เฉพาะนั้น D14 = 25
ตัวอย่างโปรแกรม PLC DMUL 32 บิต
เขียนโปรแกรมดังรูปด้านบนแล้วกำหนดให้
D10 = 5
D12 = 100000
เมื่อ X0 ทำงาน หรือ Active D10 x D12 = D14 เฉพาะนั้น D14 = 500000
คำสั่ง Arithmetic, Logical Operations อื่น ๆ
ฟังก์ชัน Addtion : ADD PLC Mitsubishi
ฟังก์ชัน Subtraction : SUB PLC Mitsubishi
ฟังก์ชัน Multipication : MUL PLC Mitsubishi
คำสั่งประยุกต์ประเภทนี้เป็นคำสั่งที่ทำหน้าที่ในการคูณค่าของข้อมูลระหว่างอุปกรณ์ต้นทาง S1 และคูณด้วยอุปกรณ์ต้นทาง S2 และจัดเก็บที่อุปกรณ์ปลายทาง D
ตัวอย่างเช่น
S1 = 5
S2 = 5
D = ?
จากสมการ S1 x S2 = D แทนค่าในสมการ 5 x 5 = 25 คำตอบ D = 25
อธิบายจากรูป Multipication มีสัญลักษณ์ที่ใช้ในภาษา IL สำหรับ 16 บิต คือ MUL (Multipication) และ MULP (Multipication Pulse) มี Program Steps เท่ากับ 7 ส่วน 32 บิต คือ DMUL (Double Multipication) และ DMULP (Double Multipication Pulse) มี Program Steps เท่ากับ 13
ตัวอย่างโปรแกรม PLC MUL 16 บิต
D10 = 5
D12 = 5
เมื่อ X0 ทำงาน หรือ Active D10 x D12 = D14 เฉพาะนั้น D14 = 25
ตัวอย่างโปรแกรม PLC DMUL 32 บิต
เขียนโปรแกรมดังรูปด้านบนแล้วกำหนดให้
D10 = 5
D12 = 100000
เมื่อ X0 ทำงาน หรือ Active D10 x D12 = D14 เฉพาะนั้น D14 = 500000
คำสั่ง Arithmetic, Logical Operations อื่น ๆ
ฟังก์ชัน Addtion : ADD PLC Mitsubishi
ฟังก์ชัน Subtraction : SUB PLC Mitsubishi
ฟังก์ชัน Multipication : MUL PLC Mitsubishi
